Circuito de detección de voltaje de alta precisión
Terminal del cargador con dispositivo de alta tensión
Circuito de detección de sobre intensidad de tres etapas: sobre corriente 1, sobre corriente 2, cortocircuito de carga

Características

• • El transistor MOS puede controlar la carga y descarga de la batería
• • Sobre voltaje de carga: 4.25 / 4.35 ± 0.05V
• • Sobre voltaje de liberación de carga: 2.3 3.0V ± 0.05V
• • Sobre voltaje de descarga: 2.54 ± 0.1V
• • Corriente de carga continua máxima: 2A
• • Corriente de descarga continua máxima: 3A
• • Pico maxi de corriente: 5A
• • Bajo consumo: menos de 3uA
• • Ciclo de vida de la tarjeta: más de 50.000horas
• • Tamaño: 36 x6 x 2mm
• • Temperatura de operación: -40 +50ºC
• • Temperatura de almacenamiento: -40 +80ºC

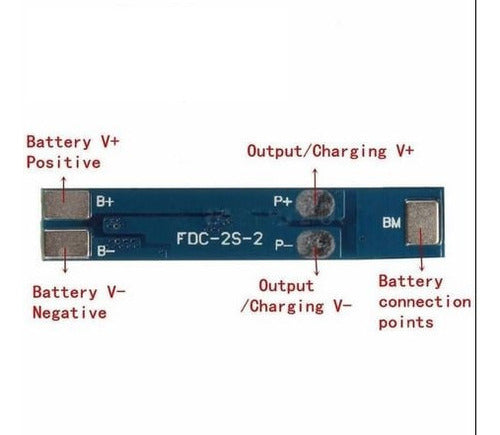

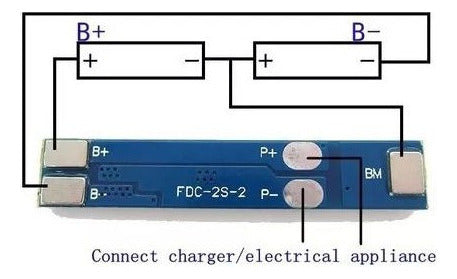

• • INSTRUCCIONES DE CABLEADO (Ver Fotos 4 y 5):
• • B+ Conectado a al polo positivo de la batería
• • B- Conectado a al polo negativo de la batería
• • P+ Conectado al polo positivo de la alimentación
• • P- Conectado al polo negativo de la alimentación
• • BM Conectado entre baterías en serie
• • INCLUIDO EN LA VENTA:

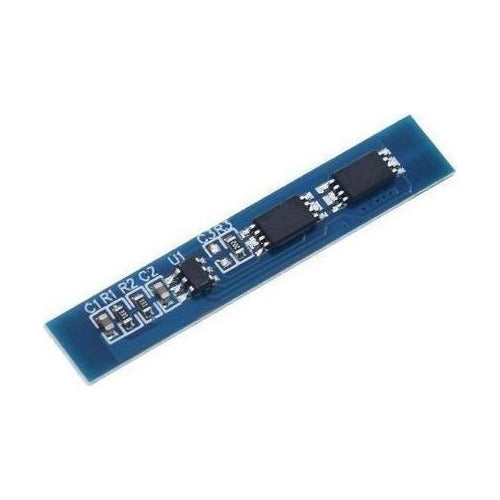

• • Una Tarjeta BMS PCM 2S 7.4 8.4V 3A
